Dao Phay Ngón Là Gì? Phân Loại, Cấu Tạo Và Cách Chọn Dao Phay Ngón Hiệu Quả

Dao phay ngón là một trong những dụng cụ cắt gọt quan trọng và được sử dụng phổ biến nhất trong gia công cơ khí chính xác. Từ các xưởng gia công CNC quy mô nhỏ đến những nhà máy sản xuất công nghiệp hiện đại, dao phay ngón luôn đóng vai trò then chốt trong việc tạo hình chi tiết, gia công rãnh, hốc, mặt phẳng và các biên dạng phức tạp.

 Tuy nhiên, không phải ai cũng hiểu rõ dao phay ngón là gì, có những loại nào và cách lựa chọn ra sao để đạt hiệu quả gia công cao nhất. Trong bài viết này, Quadatools sẽ giúp bạn hiểu đầy đủ về cấu tạo, phân loại, ưu nhược điểm cũng như kinh nghiệm lựa chọn dao phay ngón phù hợp với từng vật liệu và ứng dụng thực tế.

1. Dao Phay Ngón Là Gì?

• Dao phay ngón (End Mill) là dụng cụ cắt gọt được sử dụng trên máy phay cơ và máy CNC để thực hiện các nguyên công như phay mặt, phay rãnh, phay hốc, phay vai, phay biên dạng và gia công các chi tiết có độ chính xác cao.

• Khác với dao tiện chỉ cắt ở phần mũi dao, dao phay ngón có lưỡi cắt được bố trí dọc theo thân dao và tại phần đầu dao. Điều này cho phép dao thực hiện đồng thời nhiều hướng cắt khác nhau, từ cắt ngang, cắt dọc cho đến gia công theo biên dạng 3D phức tạp.

• Ngày nay, dao phay ngón được ứng dụng rộng rãi trong các ngành cơ khí chế tạo máy, khuôn mẫu, hàng không, ô tô, điện tử và gia công chi tiết chính xác. Nhờ khả năng làm việc linh hoạt trên nhiều loại vật liệu như thép, inox, nhôm, gang và hợp kim cứng, dao phay ngón trở thành một trong những dụng cụ không thể thiếu trong sản xuất hiện đại.

2. Cấu Tạo Của Dao Phay Ngón

• Một dao phay ngón tiêu chuẩn thường bao gồm các bộ phận chính như phần chuôi dao, thân dao, me cắt và đầu dao.

• Chuôi dao là phần được kẹp chặt vào bầu kẹp hoặc đầu kẹp trên máy CNC. Thân dao là nơi chứa các rãnh xoắn và me cắt giúp thực hiện quá trình cắt gọt vật liệu. Đầu dao có thể được thiết kế dạng phẳng, cầu hoặc bo góc tùy thuộc vào mục đích gia công.

• Bên cạnh đó, các nhà sản xuất còn tối ưu góc xoắn, hình dạng me cắt và lớp phủ bề mặt nhằm nâng cao khả năng thoát phoi, giảm nhiệt độ cắt và tăng tuổi thọ dụng cụ.

>>>>> Xem thêm: Cấu tạo của dao phay ngón

3. Các Loại Dao Phay Ngón Phổ Biến Hiện Nay

 3.1.Phân Loại Theo Công Dụng

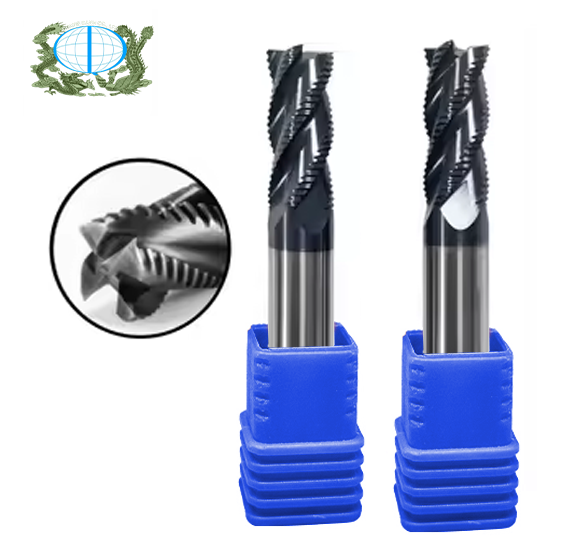

  1. Dao Phay Ngón Phá Thô

• Dao phay ngón phá thô được thiết kế với các răng cưa hoặc biên dạng đặc biệt trên me cắt nhằm chia nhỏ phoi và giảm lực cắt trong quá trình gia công.
• Loại dao này thường được sử dụng trong các nguyên công bóc tách lượng dư lớn, giúp tăng tốc độ gia công và giảm tải cho máy. Dao phá thô phù hợp với gia công thép, inox và các vật liệu có độ cứng cao trước khi chuyển sang bước gia công tinh.

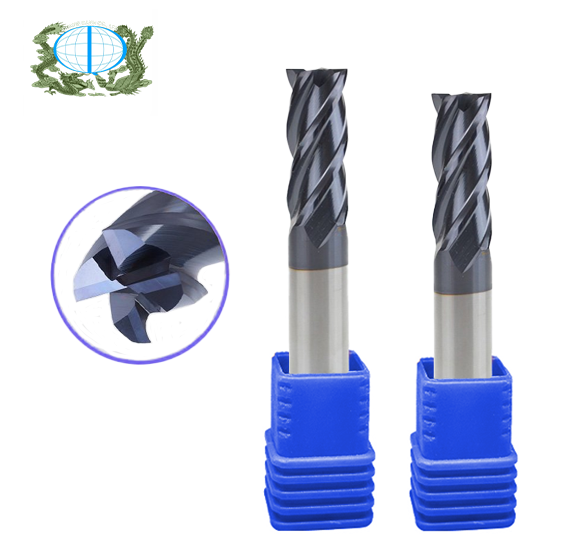

  2. Dao Phay Ngón Tinh

• Dao phay ngón tinh có me cắt liên tục và sắc bén hơn so với dao phá thô. Mục đích chính là tạo độ bóng bề mặt cao, đảm bảo kích thước chính xác và đáp ứng các yêu cầu dung sai nghiêm ngặt.
• Đây là loại dao thường được sử dụng trong ngành khuôn mẫu, gia công linh kiện chính xác và các chi tiết yêu cầu chất lượng bề mặt cao.

 3.2.Phân Loại Theo Vật Liệu Chế Tạo

  1. Dao Phay Ngón Hợp Kim Carbide

• Dao phay ngón hợp kim carbide hiện là dòng sản phẩm phổ biến nhất trong gia công CNC hiện đại. Dao được chế tạo từ hợp kim tungsten carbide có độ cứng rất cao và thường được phủ thêm các lớp TiAlN, AlTiN hoặc Nano Coating nhằm tăng khả năng chống mài mòn.
• Ưu điểm nổi bật của dao phay ngón carbide là khả năng làm việc ở tốc độ cắt cao, độ cứng vượt trội và tuổi thọ dài hơn nhiều lần so với dao thép gió. Đây là lựa chọn tối ưu cho gia công thép, inox, gang, thép tôi và nhiều vật liệu khó cắt khác.

  2. Dao Phay Ngón Thép Gió HSS

• Dao phay ngón HSS được sản xuất từ thép gió có khả năng chịu nhiệt và chống mài mòn tốt. Mặc dù tốc độ cắt không cao bằng carbide nhưng giá thành thấp hơn đáng kể.
• Loại dao này phù hợp với các xưởng gia công quy mô nhỏ, máy công suất thấp hoặc các ứng dụng yêu cầu chi phí đầu tư ban đầu thấp.

 3.3.Phân Loại Theo Số Me Cắt

Số me cắt là một trong những yếu tố quan trọng ảnh hưởng trực tiếp đến khả năng thoát phoi, tốc độ gia công và chất lượng bề mặt.

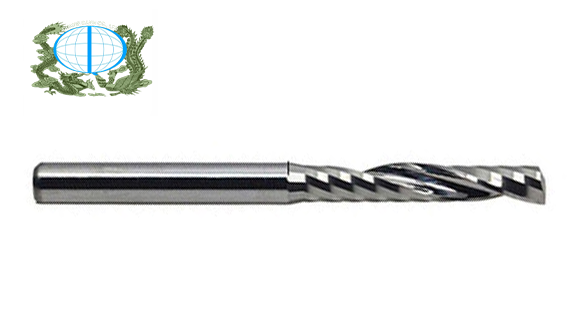

  1. Dao Phay Ngón 1 Me

Dao phay ngón 1 me thường được sử dụng để gia công nhôm, nhựa kỹ thuật và vật liệu mềm. Khoảng trống thoát phoi lớn giúp giảm hiện tượng bám phoi và tăng hiệu quả cắt.

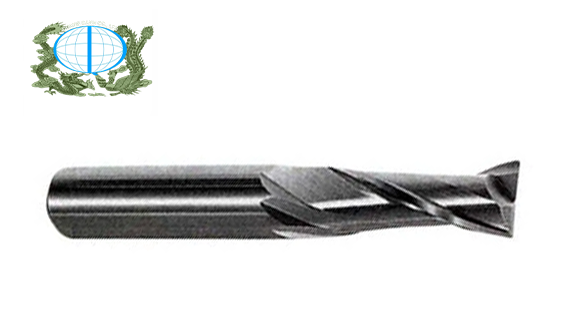

  2. Dao Phay Ngón 2 Me

Đây là lựa chọn phổ biến cho gia công rãnh và gia công tổng quát. Dao 2 me có khả năng cân bằng tốt giữa độ cứng vững và khả năng thoát phoi.

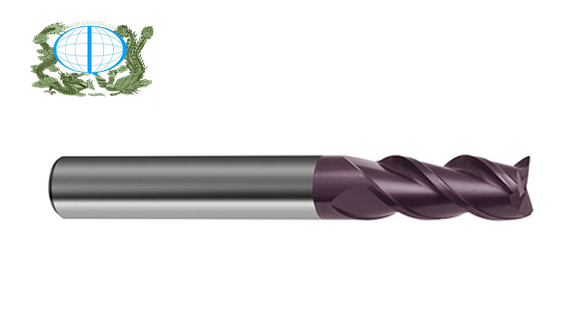

  3. Dao Phay Ngón 3 Me

Dao phay ngón 3 me được thiết kế đặc biệt cho gia công nhôm tốc độ cao. Số me tăng lên giúp cải thiện năng suất trong khi vẫn đảm bảo khả năng thoát phoi hiệu quả.

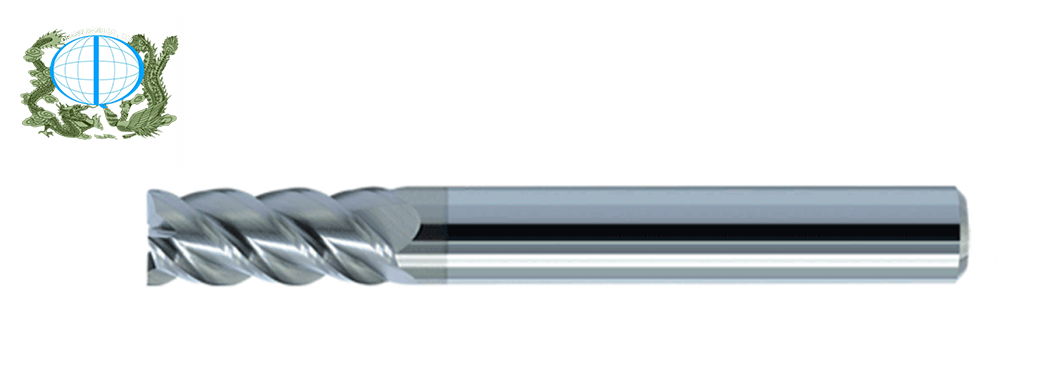

  4. Dao Phay Ngón 4 Me

Dao 4 me thường được sử dụng cho thép, inox và gang. Với nhiều lưỡi cắt hơn, dao có thể đạt lượng chạy dao lớn hơn và tạo bề mặt hoàn thiện tốt hơn.

 5. Dao Phay Ngón 6 Me Và 8 Me

Các dòng dao 6 me hoặc 8 me chủ yếu được sử dụng trong gia công tinh và gia công vật liệu có độ cứng cao. Chúng cho độ bóng bề mặt rất tốt nhưng yêu cầu máy CNC có độ cứng vững cao và thông số cắt phù hợp.

4. Ưu Điểm Và Nhược Điểm Của Dao Phay Ngón

• Dao phay ngón mang lại nhiều lợi ích trong gia công cơ khí hiện đại. Khả năng tạo bề mặt hoàn thiện đẹp, gia công được nhiều loại vật liệu và thực hiện đa dạng nguyên công là những ưu điểm nổi bật nhất.

• Ngoài ra, dao phay ngón còn cho phép gia công các chi tiết có biên dạng phức tạp, rãnh sâu hoặc hốc khuôn mà nhiều loại dao khác khó thực hiện được.

• Tuy nhiên, dao phay ngón cũng tồn tại một số hạn chế. Chi phí đầu tư ban đầu tương đối cao, đặc biệt đối với các dòng carbide chất lượng cao. Bên cạnh đó, nếu lựa chọn sai thông số hoặc sử dụng không đúng vật liệu, dao có thể bị mẻ lưỡi hoặc giảm tuổi thọ đáng kể.

So Sánh Dao Phay Ngón Và Dao Phay Gắn Mảnh

Đây là hai nhóm dụng cụ cắt gọt phổ biến nhất hiện nay và thường được sử dụng trong những ứng dụng khác nhau.

Nếu mục tiêu là gia công tinh hoặc khuôn mẫu chính xác, dao phay ngón thường là lựa chọn tối ưu. Trong khi đó, dao phay gắn mảnh phù hợp hơn với các nguyên công bóc tách lượng dư lớn và sản xuất hàng loạt.

>>>>> Xem thêm: Cách bảo quản dao phay ngón hiệu quả nhất

5. Cách Chọn Dao Phay Ngón Phù Hợp

Để lựa chọn dao phay ngón hiệu quả, cần xem xét đồng thời nhiều yếu tố.

Chọn Theo Vật Liệu Gia Công

• Nhôm: Dao 1 me hoặc 3 me, góc xoắn lớn.
• Thép carbon: Dao carbide 4 me.
• Inox: Dao phủ AlTiN hoặc Nano Coating.
• Gang: Dao chống mài mòn cao.
• Thép tôi: Dao carbide hạt siêu mịn hoặc CBN.

Chọn Theo Nguyên Công

• Phay thô: Dao phá thô.
• Phay bán tinh: Dao 3 hoặc 4 me.
• Phay tinh: Dao nhiều me hoặc dao cầu.
• Gia công khuôn 3D: Dao cầu (Ball Nose End Mill).

Chọn Theo Độ Cứng Vật Liệu

>>>>> Xem thêm: Cách mua dao phay ngón chất lượng với giá rẻ

6. Những Sai Lầm Thường Gặp Khi Sử Dụng Dao Phay Ngón

Nhiều doanh nghiệp gặp tình trạng dao mòn nhanh hoặc gãy dao do lựa chọn sai dụng cụ. Một số lỗi phổ biến bao gồm sử dụng dao nhôm để gia công thép, chọn số me không phù hợp, chạy tốc độ cắt quá cao hoặc không đảm bảo khả năng làm mát.

Ngoài ra, việc sử dụng dao quá dài so với yêu cầu thực tế cũng làm tăng rung động và ảnh hưởng trực tiếp đến chất lượng bề mặt sản phẩm.

Kết Luận

Dao phay ngón là dụng cụ cắt gọt quan trọng trong gia công CNC hiện đại, có khả năng đáp ứng đa dạng nhu cầu từ gia công thô đến gia công tinh với độ chính xác cao. Việc hiểu rõ cấu tạo, phân loại và cách lựa chọn dao phay ngón sẽ giúp doanh nghiệp tối ưu hiệu suất gia công, kéo dài tuổi thọ dụng cụ và giảm chi phí sản xuất.

Nếu bạn đang tìm kiếm các dòng dao phay ngón carbide chất lượng cao cho thép, inox, gang hoặc nhôm, Quadatools sẵn sàng tư vấn giải pháp phù hợp nhất cho từng ứng dụng gia công thực tế.
